Силовые трансформаторы
35–110 кВ: расчёт стоимости за 1 день

Мощность от 100 до 25 000 кВА
ТМ, ТМН, ТДС, ТДНС, ТРДНС, ТДН, ТРДН, ТДТН

Полный пакет проектной и исполнительной документации + техническая поддержка на всех этапах

Типы производимых трансформаторов

Тип	Мощность трансформатора	Класс напряжения	Климатическое исполнение	Группа соединения обмоток
ТМН	от 2 500 до 16 000 кВА	110/6 кВ 110/10 кВ	У1, УХЛ1	У/Д-11
ТМН	от 1 000 до 10 000 кВА	35/6 кВ 35/10 кВ	У1, УХЛ1	У/Д-11
ТМН	от 1 000 до 10 000 кВА	10/6 кВ	У1, УХЛ1	У/Д-11
ТМН	от 1 000 до 6 300 кВА	20/6 кВ 20/10 кВ	У1, УХЛ1	У/Д-11
ТМ	от 1 000 до 10 000 кВА	35/6 кВ 35/10 кВ	У1, УХЛ1	У/Д-11
ТМ	от 1 000 до 10 000 кВА	10/6 кВ	У1, УХЛ1	У/Д-11
ТМ	от 1 000 до 10 000 кВА	20/6 кВ 20/10 кВ	У1, УХЛ1	У/Д-11
ТМ	от 100 до 4 000 кВА	35/0,4 кВ	У1	У/Ун-0
ТМГ	от 25 до 2 500 кВА	35/0,4 кВ	У1	У/Ун-0
ТДС	от 10 000 до 25 000 кВА	35/6 кВ 35/10 кВ	УХЛ1	У/Д-11
ТДНС	от 10 000 до 25 000 кВА	35/6 кВ 35/10 кВ	У1, УХЛ1	У/Д-11
ТРДНС	от 25 000 до 63 000 кВА	35/6 кВ 35/10 кВ	У1, УХЛ1	Ун/Д-Д-11-11
ТДН	от 16 000 до 80 000 кВА	110/6 кВ 110/10 кВ	У1, УХЛ1	У/Д-11
ТРДН	от 16 000 до 80 000 кВА	110/6 кВ 110/10 кВ	У1, УХЛ1	У/Д-11
ТДТН	от 10 000 до 80 000 кВА	110/35/6 кВ 110/35/10 кВ	У1, УХЛ1	Ун/Ун/Д-0-11

ТМН
Мощность трансформатора	от 2 500 до 16 000 кВА
Класс напряжения	110/6 кВ 110/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТМН
Мощность трансформатора	от 1 000 до 10 000 кВА
Класс напряжения	35/6 кВ 35/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТМН
Мощность трансформатора	от 1 000 до 10 000 кВА
Класс напряжения	10/6 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТМН
Мощность трансформатора	от 1 000 до 6 300 кВА
Класс напряжения	20/6 кВ 20/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТМ
Мощность трансформатора	от 1 000 до 10 000 кВА
Класс напряжения	35/6 кВ 35/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТМ
Мощность трансформатора	от 1 000 до 10 000 кВА
Класс напряжения	10/6 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТМ
Мощность трансформатора	от 1 000 до 10 000 кВА
Класс напряжения	20/6 кВ 20/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТМ
Мощность трансформатора	от 100 до 4 000 кВА
Класс напряжения	35/0,4 кВ
Климатическое исполнение	У1
Группа соединения обмоток	У/Ун-0

ТМГ
Мощность трансформатора	от 25 до 2 500 кВА
Класс напряжения	35/0,4 кВ
Климатическое исполнение	У1
Группа соединения обмоток	У/Ун-0

ТДС
Мощность трансформатора	от 10 000 до 25 000 кВА
Класс напряжения	35/6 кВ 35/10 кВ
Климатическое исполнение	УХЛ1
Группа соединения обмоток	У/Д-11

ТДНС
Мощность трансформатора	от 10 000 до 25 000 кВА
Класс напряжения	35/6 кВ 35/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТРДНС
Мощность трансформатора	от 25 000 до 63 000 кВА
Класс напряжения	35/6 кВ 35/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	Ун/Д-Д-11-11

ТДН
Мощность трансформатора	от 16 000 до 80 000 кВА
Класс напряжения	110/6 кВ 110/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТРДН
Мощность трансформатора	от 16 000 до 80 000 кВА
Класс напряжения	110/6 кВ 110/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	У/Д-11

ТДТН
Мощность трансформатора	от 10 000 до 80 000 кВА
Класс напряжения	110/35/6 кВ 110/35/10 кВ
Климатическое исполнение	У1, УХЛ1
Группа соединения обмоток	Ун/Ун/Д-0-11

Технические характеристики

Мощность: от 100 до 25 000 кВА
Напряжение первичной обмотки: 35 - 110 кВ
Климатическое исполнение: У1 и УХЛ1 по ГОСТ 15150
Срок изготовления: 50 - 80 рабочих дней

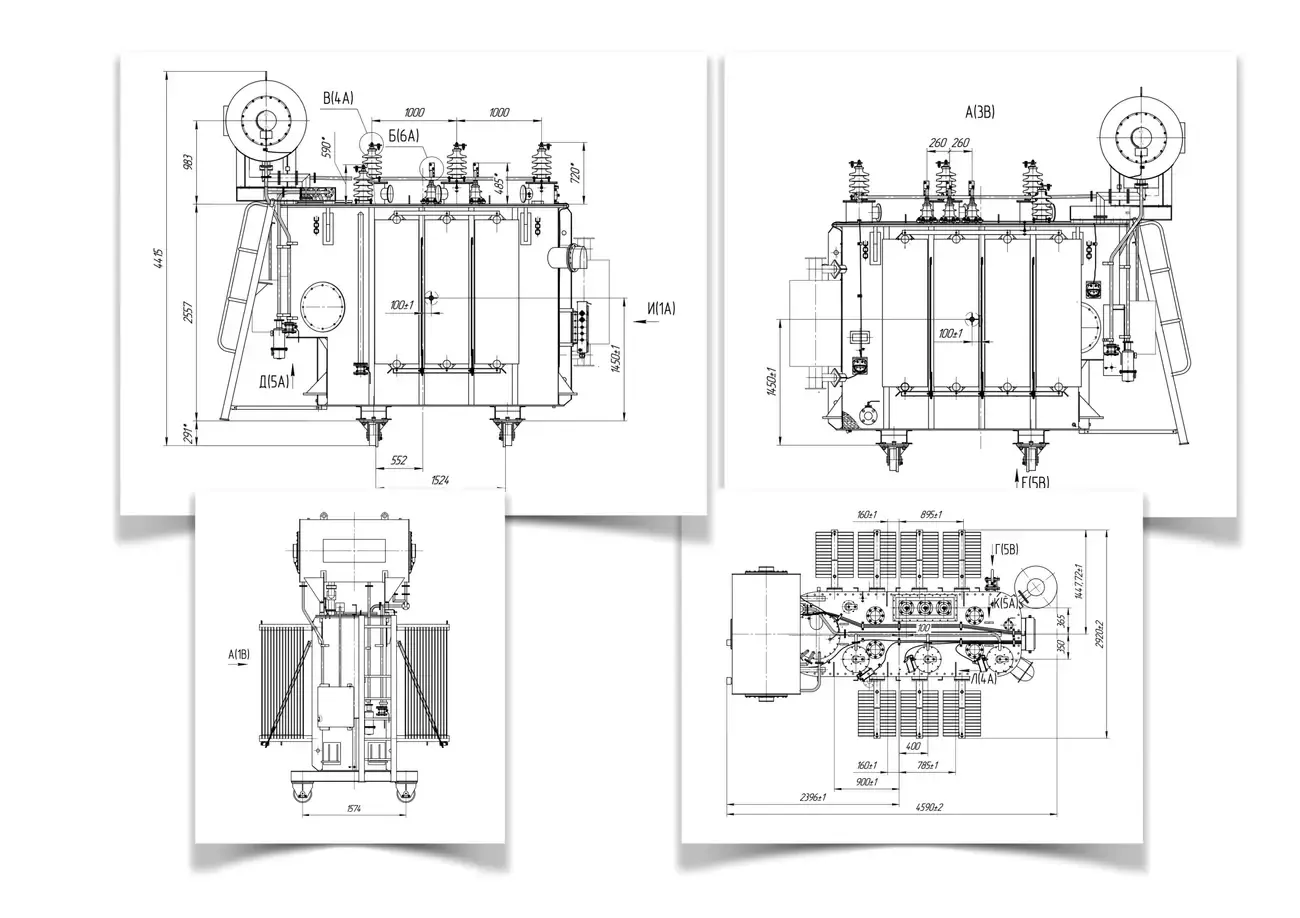

Комплектация трансформатора

Остов трансформатора

Обмотка высокого напряжения

Активная часть трансформатора

Бак трансформатора в собранном виде

Устройство РПН на активной части

Установка вводов ВН на крышке трансформатора

Установка вводов НН на крышке трансформатора

Бак расширителя в сборе

Автоматический контроллер HMBK-35

Радиаторы в сборе с трансформатором

Воздухоосушитель расширителя

Термосифонный фильтр

Маслоуказатель основного бака и РПН

Предохранительные клапаны

Термосифонный фильтр

Индикатор температуры масла

Термосигнализатор РПН

Газовое реле Бухгольца

Клеммная коробка

Встроенные трансформаторы тока

Трансформаторное масло

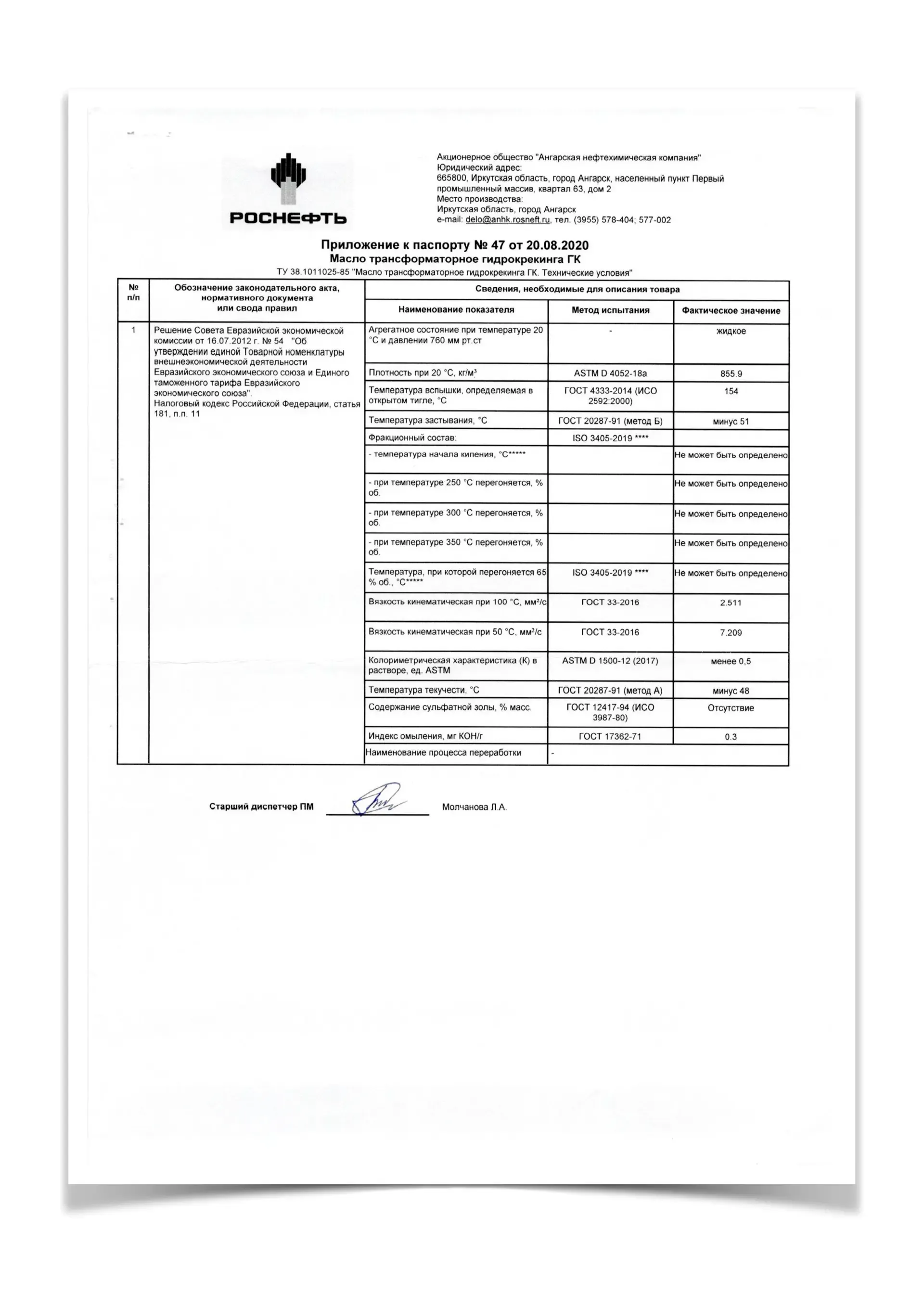

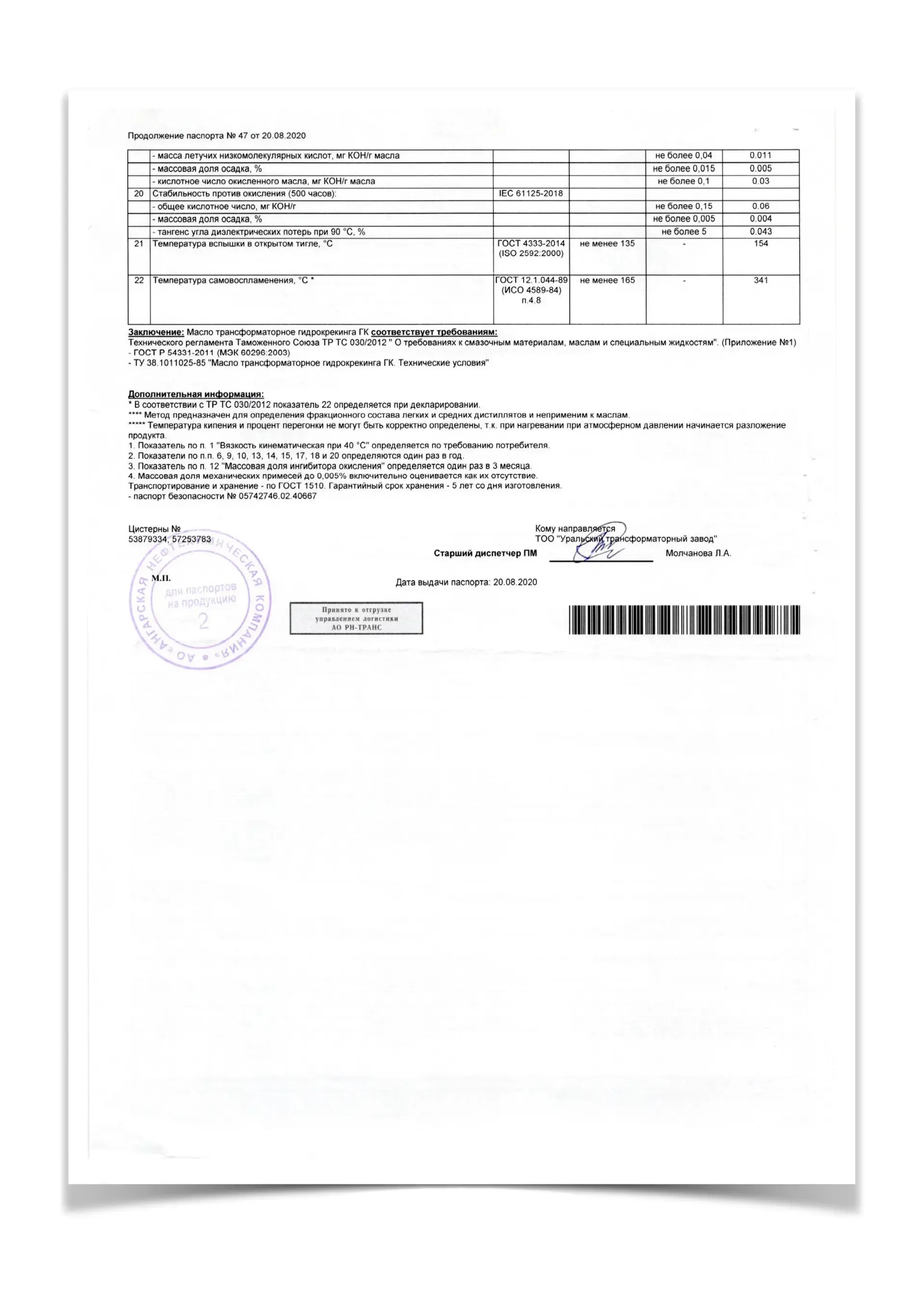

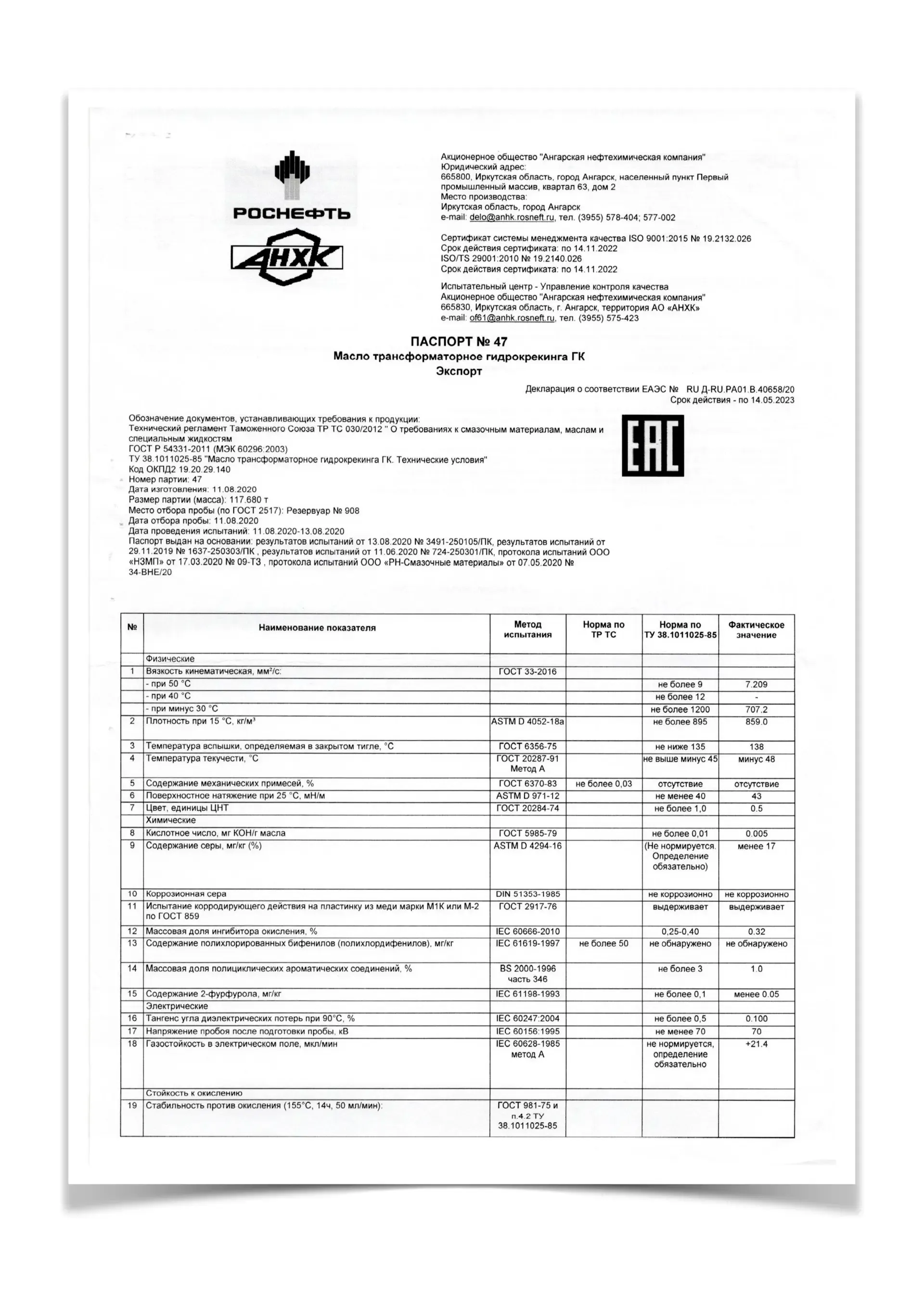

Изготовитель ПАО «Роснефть»: трансформаторное масло гидрокрекинга ГК

По требованию заказчика возможно применение:

Масло трансформаторное ВГ ПАО «ЛУКОЙЛ»

Масло трансформаторное Т-1500У ПАО «Роснефть»

Масло трансформаторное ГК, марка 1 ПАО «Газпром нефть»

Безопасная упаковка и надёжная транспортировка трансформаторов

Мы поставляем баки трансформатора без упаковки, демонтируемые детали и запасные части упаковываем в соответствии с погрузочной ведомостью.
Доставляем автомобильным и ж/д транспортом.

Удобная и оперативная доставка прямо до вашего объектаПеревозка грузов авто/жд транспортом

Проводим шеф-монтажные работыВ процессе выполнения работ шеф-инженер осуществляет сопровождение монтажной бригады
